Page number 8

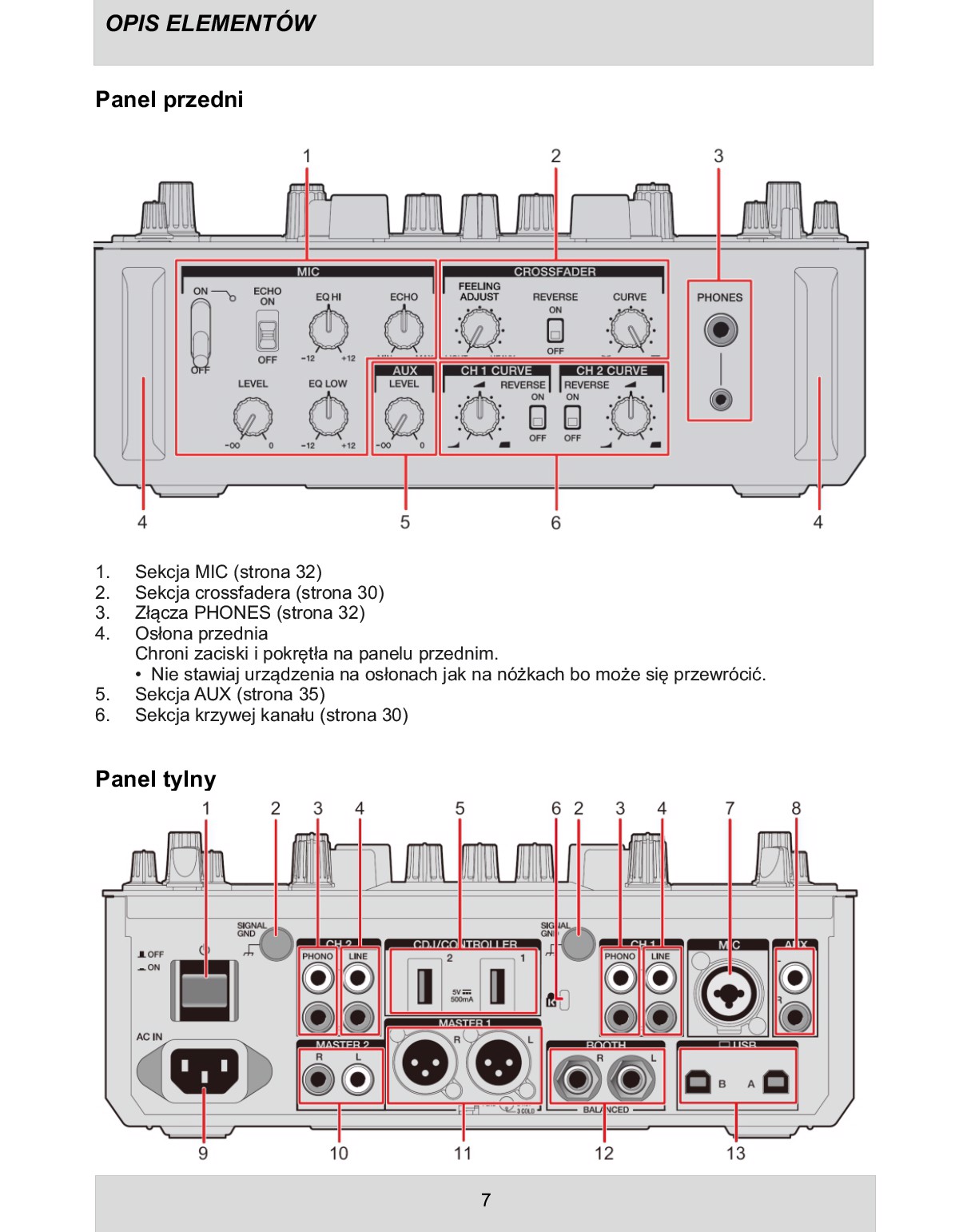

OPIS ELEMENTÓW 1. Przycisk Włącza i wyłącza urządzenie. 2. Gniazda sygnału GND (strona 18) Podłącz przewód uziemiający gramofonu. Redukuje niepożądane dźwięki, które pojawiają się, gdy do urządzenia podłączony jest gramofon. 3. Gniazda PHONO (RCA) (strona 18) Podłącz urządzenia gramofonowe (wkładka MM). • Nie wprowadzaj sygnałów o poziomie liniowym. • Podczas podłączania urządzeń usuń zworki z gniazd. Jeśli nie używasz gniazd, połącz zworki, aby wyciąć odgłosy zewnętrzne. OSTRZEŻENIE Trzymaj zworki poza zasięgiem dzieci i niemowląt. Jeśli przypadkowo zostaną połknięte, należy natychmiast skontaktować się z lekarzem. 4. Gniazda LINE (RCA) (strona 18) Podłącz odtwarzacze lub urządzenia źródłowe z wyjście liniowym sygnału. 5. Gniazda CDJ / CONTROLLER (strona 18) Podłącz kompatybilne odtwarzacze lub kontrolery. • Nie podłączaj nośników pamięci (np. USB / dysków twardych itp.) do gniazd [CDJ / CONTROLLER]. Zwróć uwagę, że jeśli zmienisz ustawienie przełączników selektora wejść, urządzenia są odłączane od komputera PC / Mac podłączonego do tego urządzenia i dane na urządzeniach mogą ulec uszkodzeniu. 6. Gniazdo zabezpieczenia Kensington Podłącz blokadę kablową. 7. Gniazdo MIC (XLR lub 1/4 ”/ 6,35 mm, TRS) (strona 18) Służy do podłączenia mikrofonu. 8. Gniazdo AUX (strona 18) Podłącz urządzenie źródłowe z liniowym wyjściem sygnału. 9. AC IN (strona 18) Podłącz do gniazdka zasilania za pomocą dostarczonego przewodu zasilającego. 10. Gniazda MASTER 2 (RCA) (strona 19) Podłącz do analogowych gniazd wejściowych wzmacniacza mocy itp. 11. Gniazda MASTER 1 (symetryczne XLR) (strona 19) Podłącz do analogowych gniazd wejściowych wzmacniacza mocy itp. • Używaj gniazd tylko do symetrycznego wyjścia. • Nie podłączaj przewodu zasilającego z innego produktu do zacisków. • Nie podłączaj do gniazda, które może dostarczać zasilanie fantomowe. 12. Gniazda BOOTH (1/4 ”/ 6,35 mm, TRS) (strona 19) Podłącz monitor Booth. • Podłączaj do tych gniazd tylko wyjścia symetryczne. 189
Page number 9

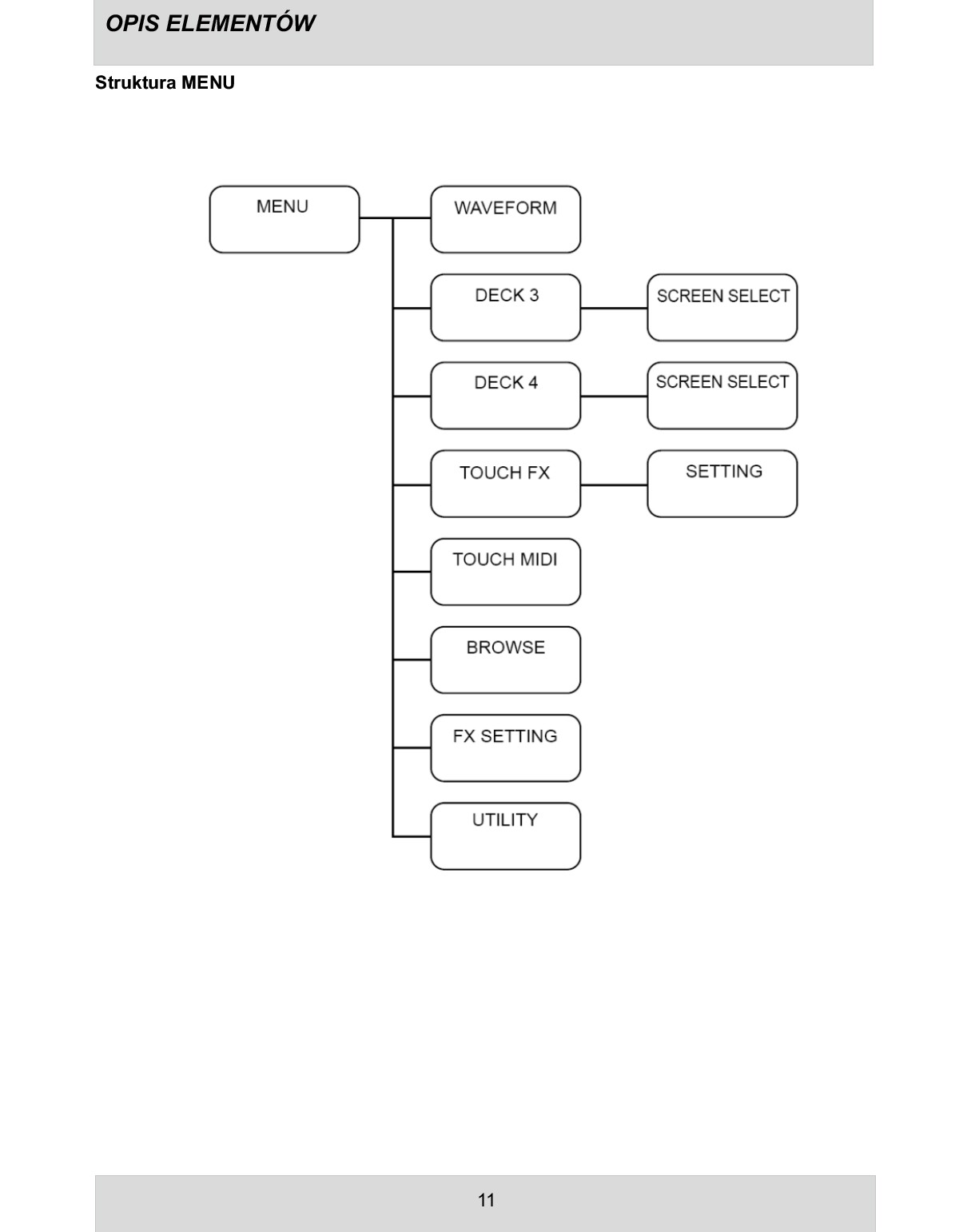

OPIS ELEMENTÓW 13. Gniazda USB (strona 20) Podłącz komputer PC / Mac. Wyświetlacz dotykowy Prezentacja ścieżki w formie wykresu falowego 1. Informacje BPM i liczba uderzeń w pętli. 2. Sterowanie oprogramowaniem Wyświetla przyciski sterujące funkcjami oprogramowania. - : włącza i wyłącza funkcję blokady klawiszy. - [SYNC]: włącza funkcję synchronizacji, która automatycznie synchronizuje tempo utworu do siatki beatgrid. Dotknij, przytrzymując przycisk [SHIFT], aby wyłączyć synchronizację. 3. Wykres falowy Wyświetla ogólny przebieg, szczegółowy przebieg, punkty Hot Cue itp., które były analizowane przez oprogramowanie dla DJ-ów. 4. Wyświetlacz efektu / przycisk MENU Wyświetla informacje o wybranym efekcie. Dotknij, aby wyświetlić ekran [MENU] (strona 10). 199
