Page number 10

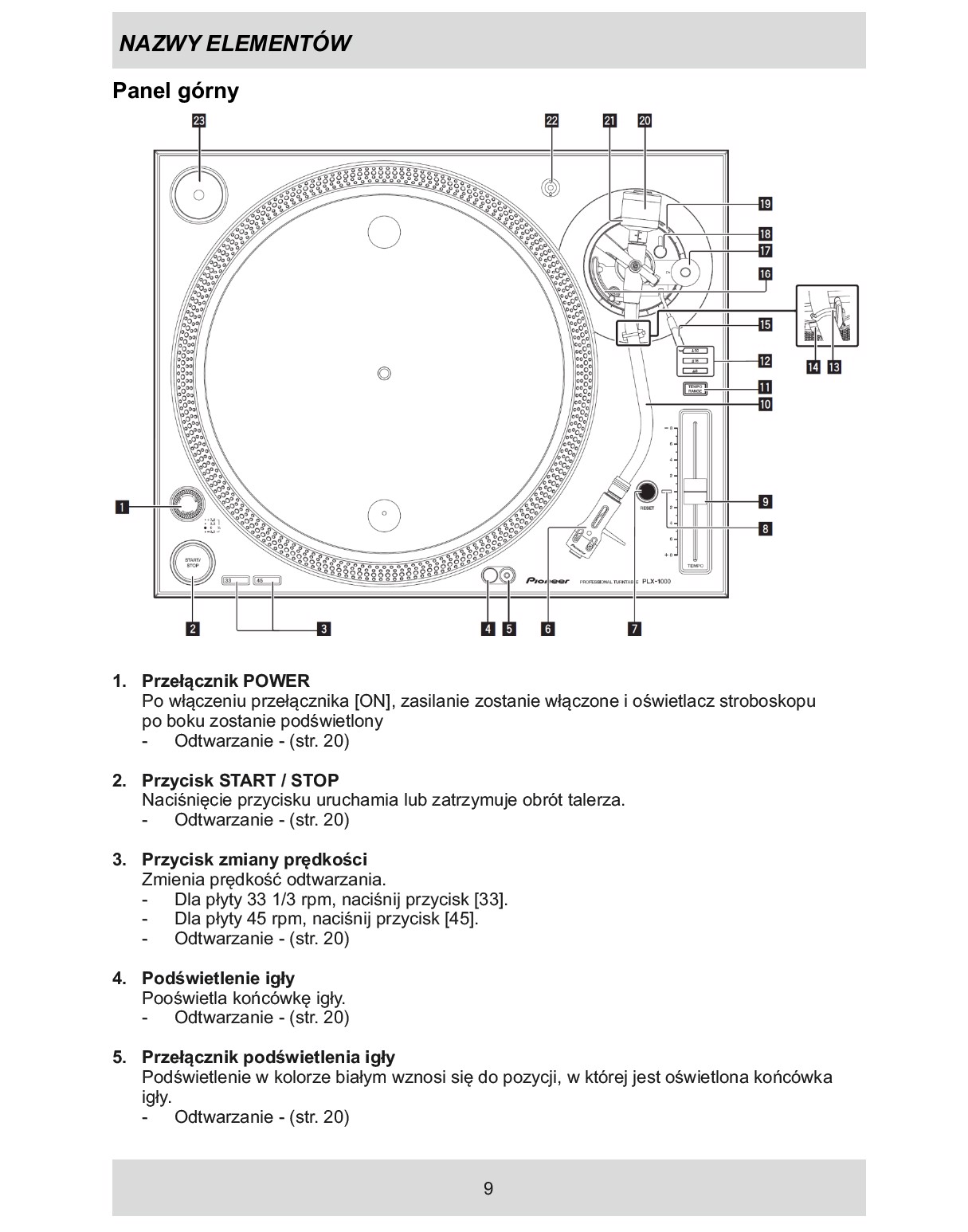

NAZWY ELEMENTÓW 21. Pierścień regulacji nacisku igły Służy do regulacji nacisku igły wkładki. - Regulacja nacisku igły - (str. 12) 22. Podstawka głowicy Służy do wsparcia głowicy. 23. Adapter do płyt EP Służy do odtwarzania standardowych płyt EP. - Odtwarzanie płyt EP - (str. 21) Panel tylny Gniazda wykorzystywane do połączeń opisano na stronie 10. 1. Gniazdo zabezpieczenia Kensington 2. Izolator Hamuje efekt wibracji z zewnątrz. Obracając izolator regulujesz wysokość gramofonu. - Regulacja wysokości urządzenia - (str. 19) 11
Page number 11
REGULACJA Ustawianie zrównoważenia ramienia - Ponieważ wkładka i głowica różnią się wagowo, w zależności od produktu, zrównoważenie ramienia można wyregulować. Przygotuj następujące. - Zdejmij osłonę z igły i wyjmij ramię z zacisku, zwracając uwagę, aby nie dotknąć igły. - Naciśnij dźwignię podnośnika. - Ustaw pokrętło [ANTI Skating] na "0". Wyjmij ramię z podstawki i dostosuj równowagę tak, aby pozostawało w pozycji poziomej. Obracają przeciwwagę ramienia gramofonu, dostosuj zrównoważenie, aby ramię pozostawało prawie poziomo. - Przenosząc ramię upewnij się, że nie dotykasz końcówki igły oraz, aby igła nie dotknęła gramofonu. Regulacja nacisku igły - Aby uniknąć przeskakiwania igły lub zniekształcania dźwięku, ustaw odpowiednią wartość nacisku na igłę dla danej wkładki. Wykonaj następujące czynności: - Ustaw ramię na podstawce i zabezpiecz zacisk ramienia. 1. Dopasuj pozycję "0" na pierścieniu regulacji nacisku igły do linii środkowej wału na końcu ramienia. Podtrzymując ramię palcem w równowadze, w celu uniknięcia jego ruchu, obróć tylko pierścień regulacji nacisku igły tak, aby pozycja "0" znajdowała się na czarnej linii środkowej tylnego wału ramienia. Linia centralna 6132
