Conexiones Asegúrese de desconectar la alimentación y desenchufar el cable de alimentación de la toma de corriente siempre que haga o cambie conexiones. Consulte el manual de instrucciones del componente que va a ser conectado. Conecte el cable de alimentación después de terminar las conexiones entre los aparatos. Asegúrese de usar el cable de alimentación incluido. Nombres de los terminales Panel trasero 1 2 3 AC IN Unidad reproductora REMOTE CONTROL AUDIO OUT 2 1 L L R R REMOTE CONTROL Unidad de control 2 1 AC IN Conecte esto a una toma de corriente. Conecte el cable de alimentación después de terminar las conexiones entre los aparatos. Asegúrese de usar el cable de alimentación incluido. 2 REMOTE CONTROL (la página 11) Conecte la unidad reproductora y la unidad de control usando el cable de control remoto dedicado (incluido). 3 AUDIO OUT (la página 11) Conecte los cables de audio (incluidos) aquí. 10 Es
Page number 11

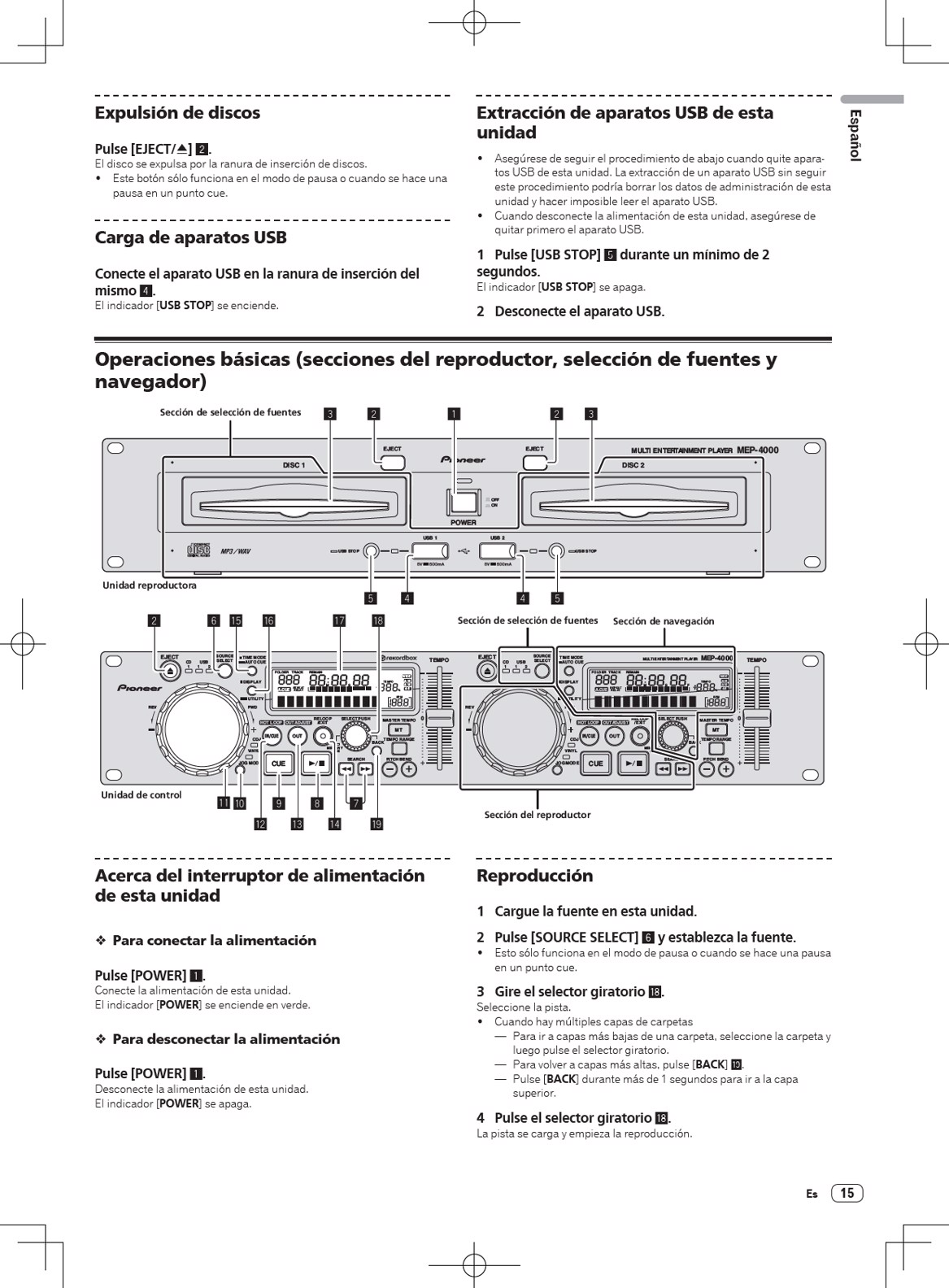

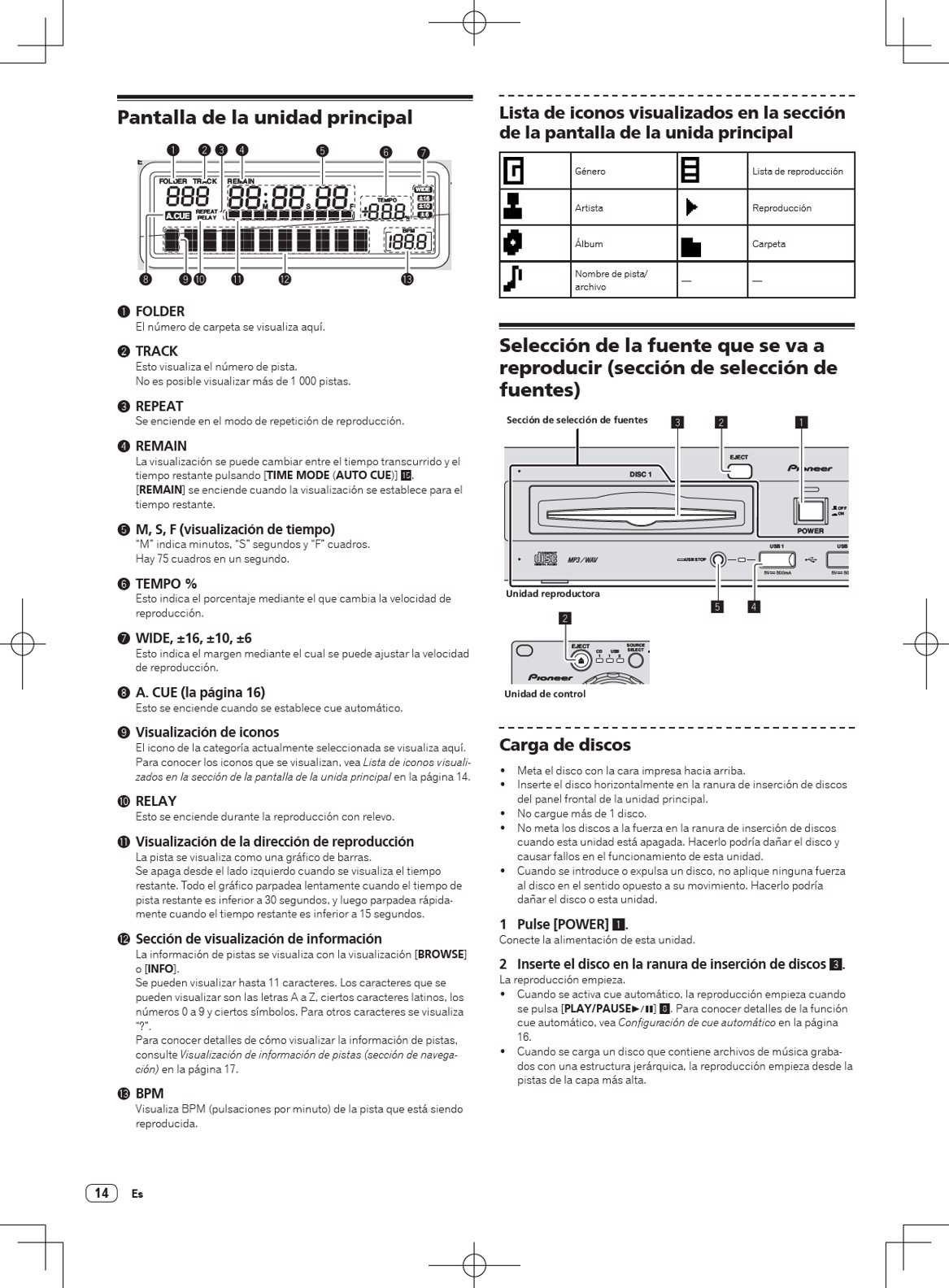

Español Ejemplo de conexiones A una toma de CA Cable de alimentación Panel frontal de la unidad reproductora USB 1 USB 2 DC5V 500mA DC5V 500mA Aparato USB en el que están grabados los datos del rekordbox rekordbox Ordenador AC IN Panel trasero de la unidad reproductora Cable de control remoto dedicado (incluido) 1 REMOTE CONTROL AUDIO OUT 2 1 L L R L R R R L REMOTE CONTROL Panel trasero de la unidad de control PHONO CD / LINE CD LINE 9 5 10 2 9 8 0 7 -2 6 -4 5 -7 4 -10 3 -15 2 1 0 CUE MIXING - MONO 9 5 2 0 -2 -4 -7 -10 -15 CUE 10 9 8 7 6 5 4 3 2 1 0 - 9 5 2 0 -2 -4 -7 -10 -15 CUE DJ mesa de mezclas CUE MASTER HEADPHONES SPLIT CUE 1 Use solamente el cable de control remoto suministrado. Cable de audio (incluido) CD LINE USB 10 9 8 7 6 5 4 3 2 1 0 - 9 5 2 0 -2 -4 -7 -10 -15 CUE PHONO CD / LINE 10 9 8 7 6 5 4 3 2 1 0 - MASTER LEVEL OFF ON SUBWOOFER LEVEL 9 5 2 0 -2 -4 -7 -10 -15 R CUE BALANCE OUTPUT MODE NORMAL CROSSOVER FREQUENCY 50 100 36 164 30 Hz 210 3 2 4 MASTER MIC SEND/RTN 3 4 MASTER 2 MIC 1 1 OFF 1 MIC 2 ZONE LEVEL LEVEL MIC 1 + 2 BOOTH MONITOR MIN MAX ON/OFF CROSS FADER L R PROFESSIONAL MIXER DJM - 4000 Es 11
